Cách kết nối kích, bơm và dây thủy lực ảnh hưởng trực tiếp đến khả năng tạo áp, độ ổn định và mức độ an toàn của toàn bộ hệ thống. Nếu các bộ phận không tương thích hoặc đầu nối chưa được lắp đúng, thiết bị có thể hoạt động yếu, piston di chuyển giật, rò dầu hoặc phát sinh sự cố khi đang chịu tải.

Trước khi lắp đặt, người dùng cần kiểm tra thông số kỹ thuật của kích, bơm, dây dẫn, đầu nối và đồng hồ áp suất. Không nên kết nối các thiết bị chỉ dựa trên hình dáng bên ngoài hoặc kinh nghiệm ước lượng.

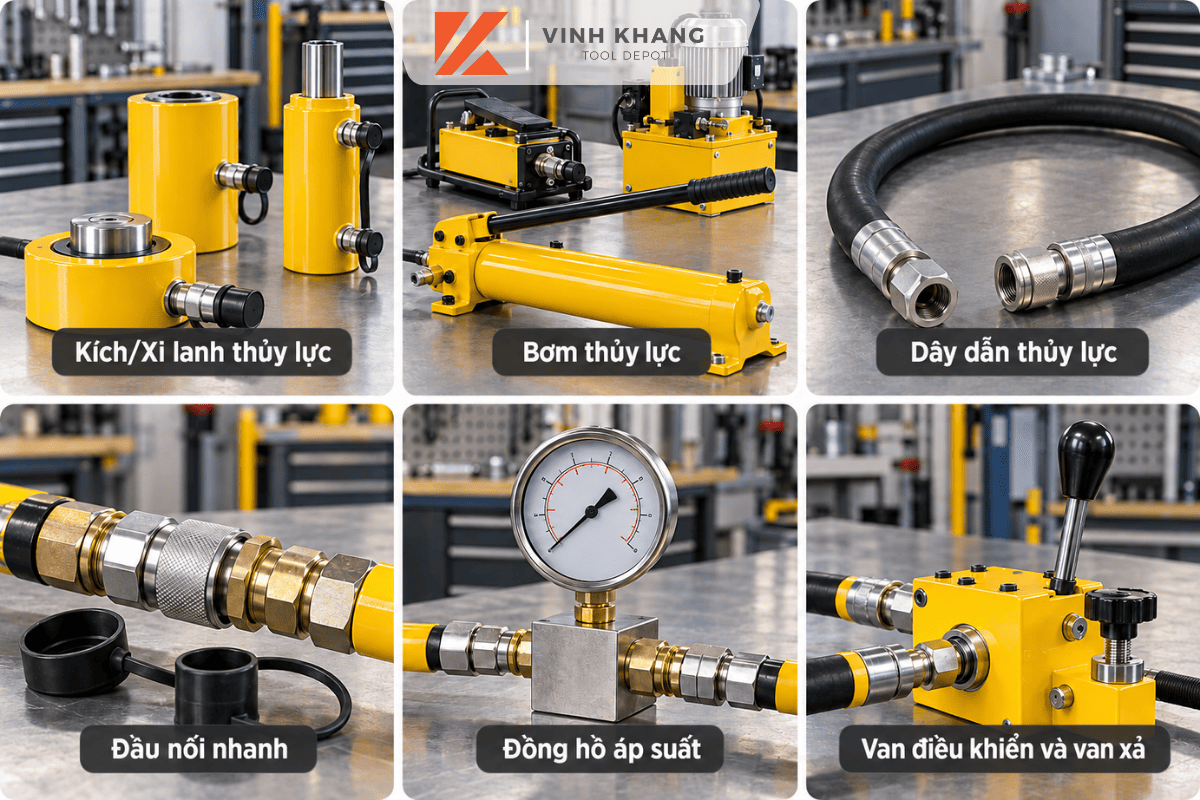

1. Hệ thống kích thủy lực gồm những bộ phận nào?

Các bộ phận chính của hệ thống kích thủy lực gồm xi lanh, bơm, dây dẫn, đầu nối nhanh, đồng hồ áp suất và van điều khiển.

Một hệ thống kích thủy lực phân tách thường gồm các bộ phận chính sau:

Kích hoặc xi lanh thủy lực

Kích thủy lực là bộ phận trực tiếp tạo lực nâng, ép, kéo hoặc đẩy. Khi dầu áp lực được đưa vào bên trong xi lanh, piston sẽ di chuyển và tạo ra lực tác động lên tải.

Tùy sản phẩm, kích có thể thuộc một trong các loại:

Kích một chiều, hồi piston bằng lò xo hoặc tải trọng.
Kích hai chiều, sử dụng áp suất dầu cho cả hành trình tiến và hồi.
Kích thân mỏng dùng trong không gian hạn chế.
Kích rỗng tâm phục vụ công việc kéo, căng hoặc tháo lắp.
Kích có khóa cơ khí để hỗ trợ giữ tải theo thiết kế.

Loại kích một chiều thường có một cổng dầu. Kích hai chiều thường có hai cổng dầu và cần hệ thống bơm, van điều khiển phù hợp.

Bơm thủy lực

Bơm có nhiệm vụ đẩy dầu vào xi lanh để tạo áp suất. Một số loại bơm thường gặp gồm:

Bơm thủy lực bằng tay.
Bơm thủy lực đạp chân.
Bơm thủy lực khí nén.
Bơm thủy lực chạy điện.
Bơm dùng động cơ xăng hoặc dầu.

Bơm phải có áp suất làm việc và dung tích dầu phù hợp với kích. Nếu lượng dầu hữu dụng của bơm không đủ, piston có thể không đạt được hành trình cần thiết.

Dây dẫn thủy lực

Dây thủy lực đưa dầu áp lực từ bơm đến kích. Dây phải chịu được áp suất của hệ thống, có chiều dài phù hợp và không bị nứt, phồng, gập hoặc hư hỏng tại vị trí bấm đầu.

Không sử dụng dây có áp suất làm việc thấp hơn áp suất tối đa của bơm hoặc kích.

Đầu nối và khớp nối nhanh

Đầu nối giúp liên kết bơm, dây dẫn, đồng hồ và kích. Khớp nối nhanh cho phép tháo lắp thuận tiện nhưng hai đầu phải tương thích về:

Kích thước.
Kiểu khóa.
Chuẩn ren.
Vật liệu.
Áp suất làm việc.
Cấu tạo van bên trong.

Hai đầu nối có hình dáng gần giống nhau chưa chắc đã sử dụng được với nhau.

Đồng hồ đo áp suất

Đồng hồ giúp theo dõi áp suất trong quá trình vận hành. Nếu kết hợp với diện tích piston của kích, áp suất có thể được sử dụng để tham khảo lực tác động theo tài liệu của nhà sản xuất.

Đồng hồ, đầu nối và phụ kiện trung gian phải có dải áp suất phù hợp. Không sử dụng đồng hồ có giới hạn chịu áp thấp hơn hệ thống.

Van điều khiển và van xả

Van điều khiển quyết định hướng di chuyển của dầu. Van xả cho phép dầu hồi về bình chứa để piston hạ xuống hoặc trở về vị trí ban đầu.

Với kích hai chiều, cần sử dụng van có cấu hình phù hợp để điều khiển cả hai cổng dầu. Không tự ý bịt một cổng hoặc ghép sai đường dầu.

Nguyên lý hoạt động cơ bản của hệ thống là:

Bơm thủy lực → dây dẫn áp lực → đầu nối hoặc đồng hồ → kích thủy lực.

Khi bơm hoạt động và van xả được đóng đúng cách, dầu được đẩy vào xi lanh, tạo áp suất làm piston vươn ra. Khi xả áp, dầu quay về bình chứa và piston hồi về theo cơ chế của từng loại kích.

>>> Các dòng kích thuỷ lực BÁN CHẠY tại Thiết bị Vĩnh Khang:

2. Cần kiểm tra gì trước khi kết nối?

Trước khi lắp dây, cần đưa toàn bộ hệ thống về trạng thái an toàn và kiểm tra từng bộ phận. Đây là bước giúp hạn chế phần lớn lỗi rò dầu, mất áp hoặc hỏng đầu nối.

Kiểm tra khả năng tương thích về áp suất

Áp suất làm việc cho phép của từng bộ phận phải bằng hoặc cao hơn áp suất tối đa của hệ thống.

Cần kiểm tra thông số trên:

Kích thủy lực.
Bơm thủy lực.
Dây dẫn.
Đầu nối nhanh.
Van điều khiển.
Đồng hồ áp suất.
Cút nối và phụ kiện trung gian.

Khả năng chịu áp của toàn hệ thống được giới hạn bởi bộ phận có mức chịu áp thấp nhất. Vì vậy, không nên sử dụng một phụ kiện áp suất thấp trong hệ thống áp suất cao, dù phụ kiện đó có thể lắp vừa về kích thước.

Kiểm tra chuẩn ren và kiểu đầu nối

Các chuẩn ren thủy lực có thể khác nhau về góc ren, bước ren và cơ chế làm kín. Không nên cố siết hai chi tiết chỉ vì chúng có đường kính tương tự.

Cần xác định:

Chuẩn ren của bơm và kích.
Kích thước ren.
Đầu nối đực hay đầu nối cái.
Kiểu làm kín bằng ren, côn hoặc gioăng.
Có cần cút chuyển đổi hay không.
Loại vật liệu làm kín được nhà sản xuất cho phép.

Không tự ý dùng quá nhiều băng tan hoặc keo làm kín. Vật liệu thừa có thể đi vào đường dầu, ảnh hưởng đến van và các chi tiết bên trong.

Kiểm tra dây thủy lực

Quan sát toàn bộ chiều dài dây và đặc biệt chú ý đến hai đầu bấm. Không sử dụng dây khi phát hiện:

Vỏ dây nứt hoặc bong.
Dây bị phồng.
Lộ lớp gia cường.
Đầu bấm bị lỏng, méo hoặc gỉ nặng.
Dây bị gập thành góc nhọn.
Có dấu hiệu rò dầu.
Dây từng bị nghiền, đè hoặc va đập mạnh.
Không còn thông tin nhận diện áp suất.

Không sửa dây áp lực cao bằng cách quấn băng dính, dùng đai siết hoặc nối tạm thời.

Kiểm tra lượng dầu trong bơm

Mức dầu nên được kiểm tra khi kích đã hồi về trạng thái phù hợp theo hướng dẫn của nhà sản xuất. Nếu kiểm tra hoặc châm dầu khi piston đang vươn, bình chứa có thể bị quá đầy khi dầu hồi về.

Chỉ sử dụng loại dầu thủy lực được khuyến nghị. Không trộn các loại dầu khi chưa xác định được khả năng tương thích.

Kiểm tra vị trí đặt thiết bị

Bơm và kích cần được đặt tại vị trí:

Nền cứng, bằng phẳng và ổn định.
Không có vật sắc nhọn làm hỏng dây.
Không nằm gần nguồn nhiệt cao.
Không cản trở lối đi.
Dễ quan sát dây và các đầu nối.
Không khiến dây phải chịu lực kéo.

Nếu sử dụng kích để nâng, cần xác định đúng điểm nâng và chuẩn bị giá kê có tải trọng phù hợp.

Làm sạch đầu nối

Bụi, cát hoặc mạt kim loại đi vào hệ thống có thể làm xước bề mặt làm kín, kẹt van và giảm tuổi thọ thiết bị.

Trước khi kết nối:

Lau sạch đầu nối bằng vật liệu không để lại xơ.
Không đặt đầu nối trực tiếp xuống nền.
Đậy nắp bảo vệ khi chưa sử dụng.
Không dùng đầu nối đã biến dạng hoặc bám gỉ nặng.

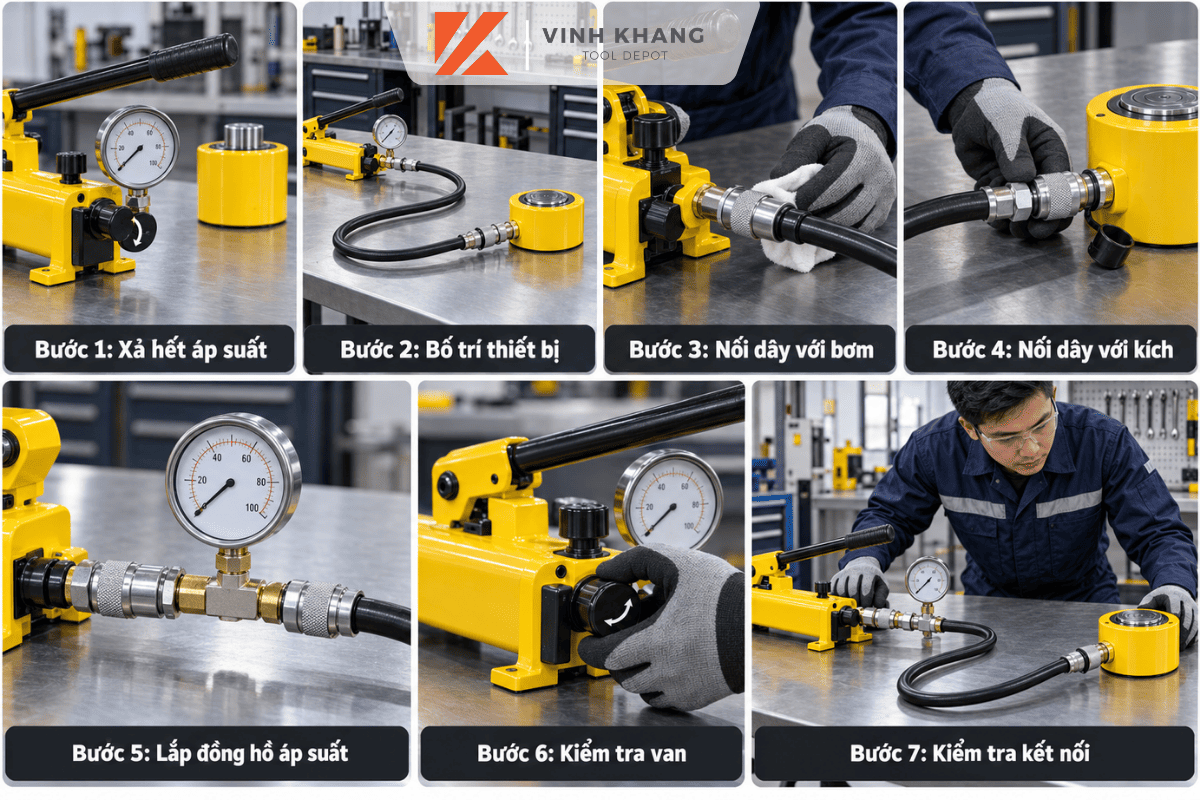

3. Cách kết nối kích, bơm và dây thủy lực từng bước

Quy trình kết nối hệ thống thủy lực gồm xả áp, bố trí thiết bị, nối dây với bơm và kích, lắp đồng hồ, kiểm tra van và toàn bộ đầu nối trước khi vận hành.

Quy trình dưới đây mang tính hướng dẫn chung. Người dùng cần ưu tiên tài liệu của nhà sản xuất vì vị trí cổng dầu, loại van và cách khóa đầu nối có thể khác nhau giữa các model.

Bước 1: Đưa hệ thống về trạng thái không còn áp suất

Trước khi kết nối, cần bảo đảm:

Bơm đã dừng hoạt động.
Nguồn điện hoặc nguồn khí đã được ngắt nếu cần.
Van điều khiển ở vị trí an toàn.
Áp suất trong đường dầu đã được xả.
Piston đã hồi về trạng thái phù hợp.
Tải đã được loại bỏ hoặc đỡ bằng giá kê.

Không tháo hoặc lắp đầu nối khi hệ thống vẫn còn áp suất.

Bước 2: Bố trí bơm, kích và dây dẫn

Đặt kích đúng vị trí làm việc, sau đó bố trí bơm tại nơi người vận hành có thể điều khiển và quan sát hệ thống.

Dây dẫn nên:

Đi theo đường ngắn và thông thoáng.
Có bán kính uốn phù hợp.
Không bị xoắn.
Không chạm cạnh sắc.
Không nằm dưới bánh xe hoặc vật nặng.
Không bị kéo căng khi piston vươn.

Không dùng dây thủy lực làm tay kéo để di chuyển bơm hoặc kích.

Bước 3: Kết nối dây với cổng ra của bơm

Tháo nắp bảo vệ và vệ sinh cổng dầu. Lắp đầu dây vào cổng ra của bơm theo đúng kiểu đầu nối.

Nếu sử dụng khớp nối nhanh:

Căn hai đầu nối thẳng trục.
Đẩy hoặc vặn đến khi cơ cấu khóa vào đúng vị trí.
Kiểm tra vòng khóa đã đóng hoàn toàn.
Không dùng lực quá mức khi đầu nối không vào được.

Nếu sử dụng đầu nối ren, cần siết theo hướng dẫn và lực siết của nhà sản xuất. Không siết vào phần thân mềm của dây hoặc làm xoắn dây trong quá trình lắp.

Bước 4: Kết nối dây với kích thủy lực

Thực hiện tương tự tại cổng dầu của kích:

Làm sạch cổng và đầu nối.
Kiểm tra gioăng hoặc bề mặt làm kín.
Căn thẳng đầu nối.
Khóa hoặc siết đúng vị trí.
Kiểm tra dây không bị xoắn sau khi lắp.

Với kích hai chiều, phải xác định đúng đường dầu cho hành trình tiến và hồi. Hai dây cần được kết nối đúng cổng theo sơ đồ của bơm và van điều khiển.

Bước 5: Lắp đồng hồ áp suất nếu có

Đồng hồ thường được lắp tại vị trí có thể đo áp suất đường dầu, thông qua đầu nối hoặc bộ chuyển đổi phù hợp.

Khi lắp cần bảo đảm:

Dải đo phù hợp với áp suất hệ thống.
Mặt đồng hồ dễ quan sát.
Đồng hồ không bị va đập trong quá trình vận hành.
Các đầu nối chịu được áp suất.
Không lắp đồng hồ trực tiếp vào vị trí dễ rung nếu nhà sản xuất yêu cầu phụ kiện giảm rung.

Không dùng đồng hồ làm căn cứ duy nhất để xác định tải nếu chưa có bảng quy đổi áp suất – lực của đúng model kích.

Bước 6: Kiểm tra van xả và van điều khiển

Trước khi tạo áp:

Xác định vị trí đóng và mở van.
Không dùng lực quá mạnh để siết van xả.
Đưa van điều khiển về đúng chế độ.
Kiểm tra nguồn điện hoặc nguồn khí của bơm nếu sử dụng.
Bảo đảm công tắc điều khiển hoạt động bình thường.

Van xả chỉ cần đóng theo hướng dẫn. Siết quá mức có thể làm hỏng bề mặt van.

Bước 7: Kiểm tra toàn bộ kết nối

Trước khi bơm thử, quan sát lại:

Đầu nối tại bơm.
Đầu nối tại kích.
Cút chuyển đổi.
Đồng hồ áp suất.
Đường đi của dây.
Vị trí kích.
Điểm tiếp xúc với tải.
Giá kê và biện pháp chèn giữ nếu có.

Chỉ vận hành khi không phát hiện dấu hiệu lỏng, lệch hoặc hư hỏng.

4. Cách kiểm tra và vận hành thử sau khi kết nối

Sau khi hoàn tất kết nối, không nên đưa hệ thống lên tải tối đa ngay lập tức. Cần vận hành thử ở áp suất thấp để đánh giá khả năng hoạt động.

Tạo áp từ từ

Đóng van xả đúng cách và vận hành bơm chậm. Quan sát piston trong giai đoạn đầu.

Piston cần:

Di chuyển đều.
Không bị giật mạnh.
Không lệch khỏi điểm tác động.
Không phát ra tiếng động bất thường.
Dừng khi ngừng cấp dầu.

Nếu piston không di chuyển, không nên tiếp tục tăng áp. Cần dừng bơm, xả áp và kiểm tra đầu nối, van, lượng dầu và tải.

Kiểm tra rò rỉ

Quan sát các đầu nối và toàn bộ đường dây từ khoảng cách an toàn. Không dùng tay chạm trực tiếp để tìm vị trí rò dầu khi hệ thống đang có áp suất.

Dầu thủy lực áp suất cao có thể xuyên qua da dù vết rò rất nhỏ. Nếu nghi ngờ bị dầu áp lực cao xuyên vào cơ thể, cần đi cấp cứu ngay, không chờ xuất hiện triệu chứng rõ ràng.

Có thể sử dụng tấm bìa hoặc phương pháp kiểm tra được nhà sản xuất khuyến nghị, sau khi đã thiết lập vùng làm việc an toàn.

Theo dõi đồng hồ áp suất

Áp suất cần tăng ổn định, không dao động bất thường. Dừng vận hành nếu:

Kim đồng hồ tăng đột ngột.
Áp suất tăng nhưng piston không di chuyển.
Áp suất vượt phạm vi làm việc.
Đồng hồ rung mạnh.
Xuất hiện tiếng rít hoặc tiếng va đập.
Có dầu rò tại đầu nối.

Không điều chỉnh van an toàn hoặc van giới hạn áp suất nếu không có chuyên môn và tài liệu kỹ thuật phù hợp.

Kiểm tra khí trong hệ thống

Không khí lẫn trong đường dầu có thể khiến piston di chuyển giật, phản hồi chậm hoặc không đạt hành trình ổn định.

Nếu cần xả khí, phải thực hiện theo hướng dẫn của nhà sản xuất, thường trong điều kiện:

Không có tải trên kích.
Áp suất đã được kiểm soát.
Kích được đặt đúng tư thế.
Mức dầu trong bơm phù hợp.
Piston được vận hành qua các chu kỳ nhẹ.

Không tự ý nới đầu nối khi hệ thống đang có áp để “xả khí”, vì dầu có thể phun ra với lực lớn.

Thử ở tải thấp

Sau khi hệ thống hoạt động bình thường khi không tải, có thể thử với tải thấp và tăng dần trong phạm vi cho phép.

Trong quá trình thử:

Không đứng theo hướng có thể văng đầu nối.
Không đặt tay gần điểm kẹp.
Không để người khác đi vào khu vực nâng.
Không chui xuống dưới tải.
Dừng ngay khi kích hoặc tải có dấu hiệu nghiêng.

Khi đạt độ cao cần thiết, tải phải được đỡ bằng giá kê phù hợp trước khi tiến hành công việc bên dưới.

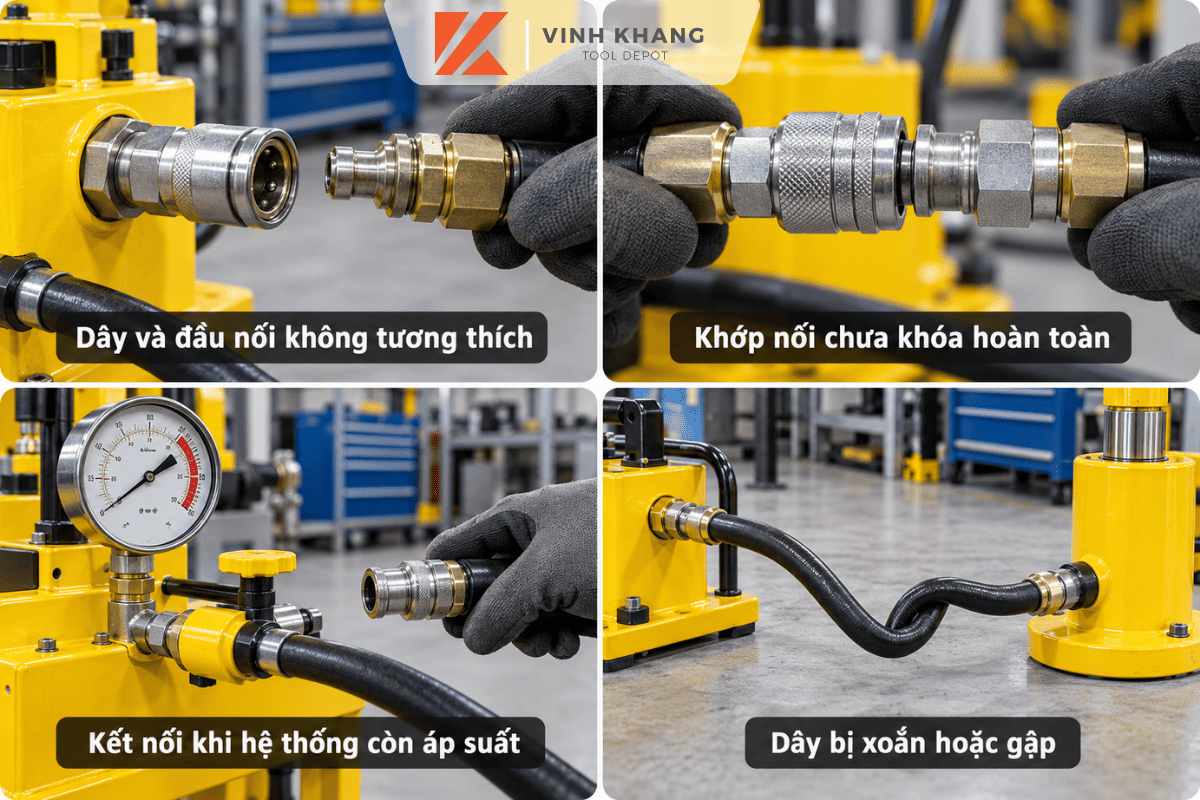

5. Những lỗi thường gặp khi kết nối hệ thống thủy lực

Các lỗi thường gặp khi kết nối hệ thống thủy lực gồm đầu nối không tương thích, khớp nối chưa khóa hoàn toàn, kết nối khi còn áp suất và dây dẫn bị xoắn hoặc gập.

Dây và đầu nối không tương thích

Đây là lỗi phổ biến khi ghép thiết bị của nhiều hãng hoặc nhiều hệ thống khác nhau. Đầu nối có thể lắp gần vừa nhưng không khóa hoàn toàn, làm hạn chế lưu lượng hoặc bật ra khi tăng áp.

Giải pháp là kiểm tra đúng mã đầu nối, chuẩn ren, áp suất và cấu tạo khóa trước khi lắp.

Khớp nối nhanh chưa được khóa hoàn toàn

Khớp nối chưa vào hết có thể khiến dầu không lưu thông, piston không di chuyển hoặc áp suất tăng bất thường ở phía bơm.

Nếu đầu nối khó lắp, nguyên nhân có thể là áp suất còn tồn tại trong một phía của hệ thống. Không dùng búa hoặc kìm để ép hai đầu nối vào nhau. Cần xả áp theo đúng hướng dẫn.

Kết nối khi hệ thống còn áp suất

Thao tác này có thể gây phun dầu, hỏng gioăng hoặc khiến đầu nối không thể khóa đúng vị trí. Luôn xả áp trước khi tháo lắp.

Dây bị xoắn hoặc gập

Dây bị xoắn làm tăng ứng suất lên lớp gia cường và hai đầu bấm. Dây gập quá mức có thể hạn chế lưu lượng dầu và giảm tuổi thọ.

Sau khi lắp, nên kiểm tra đường chữ in hoặc đường định hướng trên thân dây để phát hiện tình trạng xoắn.

Sử dụng sai loại dầu

Dầu không phù hợp có thể ảnh hưởng đến gioăng, độ nhớt, khả năng bôi trơn và hoạt động của van. Không sử dụng dầu phanh, dầu động cơ hoặc chất lỏng khác để thay thế khi chưa được nhà sản xuất chấp thuận.

Hệ thống còn không khí

Dấu hiệu thường gặp gồm piston di chuyển giật, phản hồi chậm hoặc không ổn định. Cần kiểm tra mức dầu, độ kín của đầu nối và thực hiện quy trình xả khí phù hợp.

Lắp phụ kiện chịu áp thấp

Một đầu nối hoặc đồng hồ áp suất thấp có thể trở thành điểm yếu của toàn hệ thống. Không nên sử dụng chỉ vì phụ kiện lắp vừa với ren.

Tiếp tục sử dụng khi có rò dầu

Rò dầu không chỉ làm giảm áp suất mà còn có thể phát triển thành hỏng dây hoặc đầu nối. Khi phát hiện rò rỉ:

Dừng bơm.
Đưa tải về trạng thái an toàn.
Xả hết áp suất.
Ngắt nguồn năng lượng.
Xác định và thay thế bộ phận hỏng.

Không siết lại đầu nối khi hệ thống vẫn đang có áp suất.

6. Lưu ý an toàn khi sử dụng kích, bơm và dây thủy lực

Hệ thống thủy lực có thể tạo lực rất lớn dù kích thước thiết bị tương đối nhỏ. Vì vậy, an toàn cần được ưu tiên trong toàn bộ quá trình kết nối và vận hành.

Người dùng cần tuân thủ các nguyên tắc sau:

Không vượt tải trọng danh định của kích.
Không vượt áp suất cho phép của hệ thống.
Không nâng khi chưa xác định đúng điểm chịu lực.
Không đứng hoặc làm việc bên dưới tải chỉ được giữ bằng kích.
Sử dụng giá kê có tải trọng phù hợp sau khi nâng.
Không dùng tay tìm vị trí rò dầu.
Không cầm hoặc kéo dây khi hệ thống đang có áp.
Không để dây tiếp xúc với cạnh sắc, bề mặt nóng hoặc hóa chất.
Không tháo đầu nối trước khi xả hết áp suất.
Không tự ý điều chỉnh van an toàn.
Không dùng phụ kiện không rõ thông số kỹ thuật.
Không sử dụng kích, dây hoặc đầu nối đã biến dạng.
Giữ người không liên quan ra khỏi khu vực làm việc.
Sử dụng phương tiện bảo hộ phù hợp với môi trường vận hành.

Sau khi hoàn thành công việc, cần hạ tải có kiểm soát, cho piston hồi về theo hướng dẫn, xả áp, ngắt nguồn và đậy nắp bảo vệ các đầu nối.

Cách kết nối kích, bơm và dây thủy lực có thể tóm tắt bằng năm bước: kiểm tra khả năng tương thích, làm sạch đầu nối, kết nối đúng cổng, tăng áp thử từ từ và kiểm tra an toàn trước khi chịu tải.

Nếu chưa xác định được áp suất, chuẩn ren hoặc kiểu đầu nối, người dùng không nên tự ghép thiết bị theo cảm tính. Hãy cung cấp mã kích, mã bơm và hình ảnh đầu nối cho Vĩnh Khang Shop để được tư vấn bộ dây và phụ kiện phù hợp.
