Hướng dẫn cách hiệu chuẩn cho đồng hồ đo lưu lượng K24

Hiệu chuẩn đồng hồ đo lưu lượng K24 giúp giảm chênh lệch giữa số lít hiển thị và lượng chất lỏng thực tế. Để đạt kết quả chính xác, người dùng cần loại bỏ không khí trong hệ thống, sử dụng bình đo chuẩn và thực hiện đúng trình tự thao tác.

Lưu ý: Đồng hồ K24 có nhiều phiên bản. Ký hiệu trên màn hình, tổ hợp phím và thông số kỹ thuật có thể khác nhau. Hãy kiểm tra đúng model hoặc tài liệu đi kèm trước khi cài đặt.

1. Hiệu chuẩn đồng hồ đo lưu lượng K24 là gì?

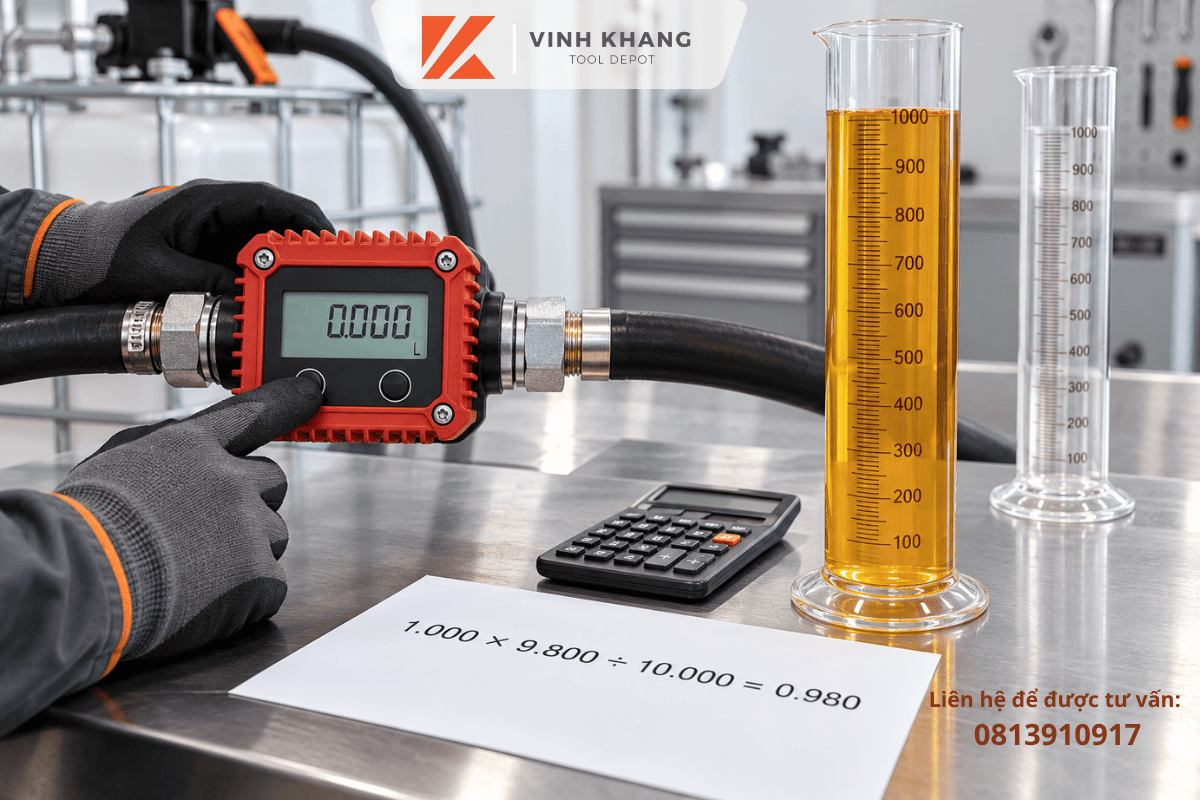

Vĩnh Khang hướng dẫn cách hiệu chuẩn đồng hồ K24 đơn giản

Hiệu chuẩn đồng hồ K24 là quá trình so sánh lượng chất lỏng hiển thị trên đồng hồ với thể tích thực tế được đo bằng bình chuẩn. Nếu có sai lệch, người dùng điều chỉnh hệ số hiệu chuẩn để kết quả đo sát với lượng chất lỏng thực tế hơn.

Dòng đồng hồ K24 thường hỗ trợ hiển thị lượng cấp phát từng lần, tổng lượng tích lũy và lưu lượng tức thời tùy phiên bản.

Ví dụ:

• Đồng hồ hiển thị: 20 lít.

• Lượng đo thực tế trong bình chuẩn: 19,5 lít.

• Sai lệch: 0,5 lít.

Trường hợp này cần điều chỉnh hệ số hiệu chuẩn theo hướng dẫn của đúng model K24 đang sử dụng.

2. Vì sao cần hiệu chuẩn đồng hồ K24?

Hiệu chuẩn đúng cách mang lại những lợi ích sau:

• Giảm chênh lệch giữa số hiển thị và lượng thực tế.

• Hạn chế thất thoát trong quá trình cấp phát dầu.

• Hỗ trợ kiểm soát lượng nhiên liệu theo từng lần bơm.

• Nâng cao tính minh bạch khi giao nhận hoặc bán hàng.

• Phát hiện sớm lỗi lắp đặt, rò rỉ và bọt khí trong đường ống.

Hiệu chuẩn đặc biệt quan trọng đối với kho dầu, nhà xưởng, đội xe, trang trại và đơn vị cấp phát nhiên liệu nội bộ.

3. Chuẩn bị trước khi hiệu chuẩn K24

Trước khi tiến hành, cần bảo đảm các điều kiện sau:

• Loại bỏ hoàn toàn không khí trong đường ống và đồng hồ.

• Chuẩn bị bình đo có vạch chia chính xác, dung tích tối thiểu 5 lít.

• Sử dụng đúng loại chất lỏng cần đo.

• Thực hiện ở lưu lượng ổn định, tương đương điều kiện vận hành thực tế.

• Nên hiệu chuẩn khi chất lỏng có nhiệt độ khoảng 20°C.

• Sau khi bơm, chờ bọt khí tan hết rồi mới đọc thể tích trên bình.

Không giảm lưu lượng khi gần đạt mức cần đo. Nên giữ lưu lượng bình thường, chỉ đóng hoặc mở cò trong thời gian ngắn để đạt đúng thể tích mong muốn.

4. Phương án 1: Hiệu chuẩn K24 bằng phép đo thực tế

Đây là phương án phù hợp khi người dùng có bình đo chuẩn và muốn đồng hồ tự tính lại hệ số K dựa trên lượng chất lỏng thực tế.

Bước 1: Truy cập chế độ hiệu chuẩn

Tại màn hình chờ, khi đồng hồ chỉ hiển thị tổng số:

1. Nhấn giữ phím CAL khoảng 3 giây.

2. Màn hình hiển thị ký hiệu CAL và hệ số K hiện tại.

3. Ký hiệu Fact cho biết đồng hồ đang dùng hệ số của nhà sản xuất.

4. Ký hiệu USER cho biết đồng hồ đang dùng hệ số do người dùng điều chỉnh.

5. Nhấn giữ RESET khoảng 3 giây để đưa số đo từng lần về 0 và bắt đầu hiệu chuẩn.

Bước 2: Bơm chất lỏng vào bình chuẩn

Bơm chất lỏng qua đồng hồ vào bình đo, không nhấn thêm phím trong quá trình bơm.

Người dùng có thể tạm dừng và tiếp tục bơm đến khi đạt mức cần đo. Sau đó, ghi lại:

• Vđ: Thể tích hiển thị trên đồng hồ K24.

• Vt: Thể tích thực tế đọc được trên bình chuẩn.

Ví dụ:

• K24 hiển thị: 9,800 lít.

• Bình đo thực tế: 10,000 lít.

Bước 3: Kết thúc quá trình đo

Nhấn nhanh phím RESET một lần. Màn hình sẽ xuất hiện mũi tên lên hoặc xuống để thể hiện hướng điều chỉnh giá trị.

Bước 4: Điều chỉnh theo thể tích thực tế

• Nhấn CAL để tăng giá trị hiển thị.

• Nhấn RESET để giảm giá trị hiển thị.

• Điều chỉnh đến khi số trên đồng hồ bằng đúng thể tích Vt đọc được trên bình chuẩn.

• Nhấn giữ RESET khoảng 3 giây để xác nhận.

Sau khi xác nhận, đồng hồ sẽ tự tính hệ số K mới và lưu vào bộ nhớ.

Công thức kiểm tra hệ số:

K mới = K cũ × (Vđ / Vt)

Trong đó:

• K cũ: Hệ số đang được sử dụng.

• Vđ: Thể tích đồng hồ hiển thị.

• Vt: Thể tích thực tế trong bình đo.

Bước 5: Đo kiểm tra lại

Sau khi lưu hệ số mới:

1. Đặt bộ đếm từng lần về 0.

2. Bơm lại chất lỏng vào bình chuẩn.

3. So sánh kết quả hiển thị và thể tích thực tế.

4. Lặp lại ít nhất hai lần.

Nếu kết quả ổn định và sai số nằm trong giới hạn yêu cầu, quá trình hiệu chuẩn đã hoàn tất.

5. Phương án 2: Nhập trực tiếp hệ số K

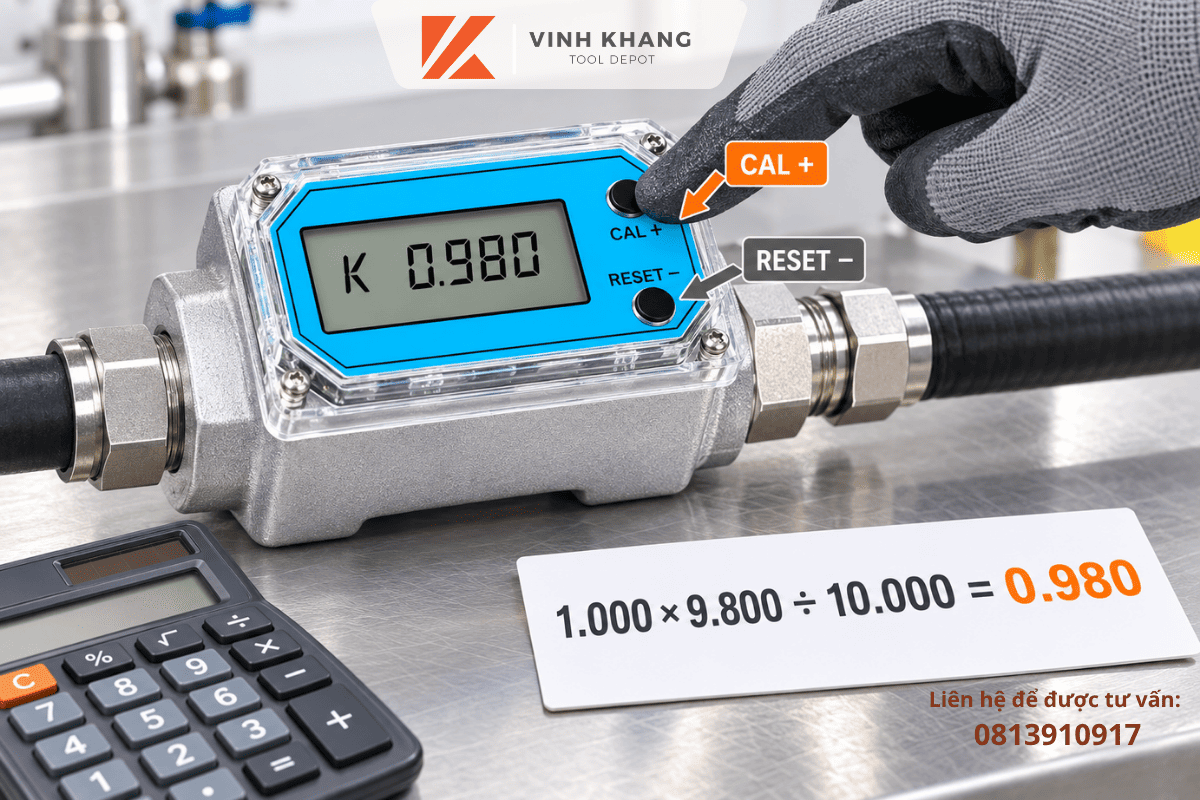

Nhập trực tiếp hệ số K trên đồng hồ đo lưu lượng K24

Phương án này phù hợp khi người dùng đã biết hệ số cần điều chỉnh.

Các bước thực hiện:

1. Tại màn hình chờ, nhấn giữ CAL để hiển thị hệ số K.

2. Nhấn CAL để tăng hệ số.

3. Nhấn RESET để giảm hệ số.

4. Nhấn giữ RESET để lưu và thoát khỏi chế độ cài đặt.

5. Bơm thử lại để kiểm tra kết quả.

Ví dụ tính hệ số K mới

Giả sử:

• Đồng hồ hiển thị Vđ = 9,800 lít.

• Thể tích thực tế Vt = 10,000 lít.

• Hệ số K cũ = 1,000.

Áp dụng công thức:

K mới = 1,000 × (9,800 / 10,000) = 0,980

Người dùng nhập hệ số 0,980, lưu cài đặt và thực hiện phép đo kiểm tra lại.

6. Cách khôi phục hệ số nhà sản xuất

Ở chế độ hiển thị hệ số K, một số phiên bản cho phép nhấn đồng thời CAL + RESET để khôi phục hệ số nhà sản xuất Fact = 1.000.

Tổ hợp phím có thể khác giữa các phiên bản. Vì vậy, người dùng nên kiểm tra tài liệu đi kèm trước khi khôi phục cài đặt gốc.

7. Thông số kỹ thuật tham khảo

Bảng trên chỉ mang tính tham khảo. Thông số thực tế cần được đối chiếu theo mã sản phẩm và tài liệu của từng phiên bản K24.

8. Những lưu ý quan trọng khi hiệu chuẩn K24

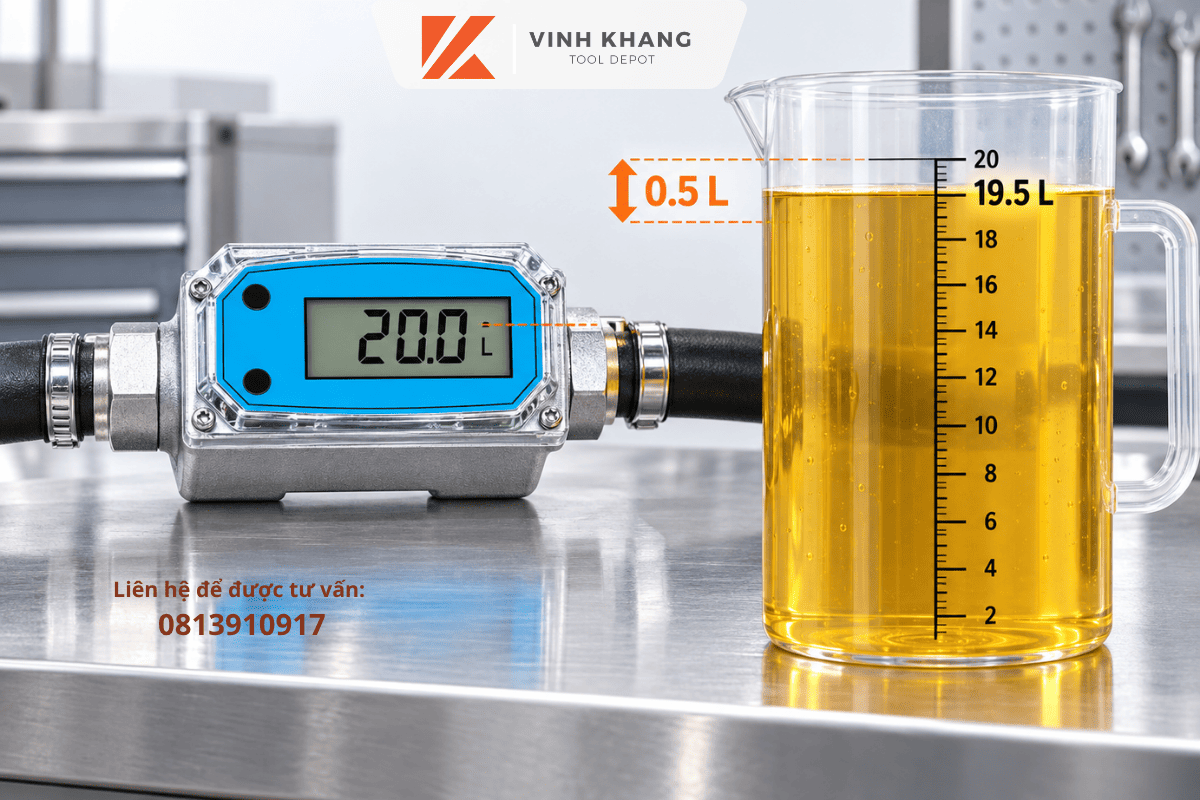

Những lưu ý cần thiết khi hiệu chuâmr cho đồng hồ lưu lượng K24

• Thay pin thường không làm mất hệ số K đã lưu trong bộ nhớ.

• Nên đo kiểm tra sau khi thay pin để bảo đảm đồng hồ vẫn hoạt động ổn định.

• Cần hiệu chuẩn lại khi thay đổi loại chất lỏng, nhiệt độ hoặc lưu lượng vận hành thường xuyên.

• Không hiệu chuẩn tại lưu lượng quá thấp hoặc quá cao so với dải cho phép.

• Không sử dụng bình chứa thông thường để thay cho bình đo chuẩn.

• Không đọc kết quả khi chất lỏng vẫn còn nhiều bọt khí.

• Không nhập hệ số của một phiên bản K24 khác khi chưa kiểm tra thông số.

• Luôn ghi lại hệ số cũ trước khi điều chỉnh.

Nếu sai số vẫn lớn sau nhiều lần hiệu chuẩn, cần kiểm tra cánh tuabin, cặn bẩn, vật cản, pin, đầu nối và tình trạng rò rỉ của hệ thống.

=>> Tham khảo sản phẩm: Đồng Hồ Đo Lưu Lượng Nhiên Liệu Diesel Kỹ thuật số G2 giá tốt

9. Kết luận

Hướng dẫn cách hiệu chuẩn cho đồng hồ đo lưu lượng K24 gồm hai phương án: đo thực tế bằng bình chuẩn hoặc nhập trực tiếp hệ số K. Trong đó, phương án đo thực tế thường dễ kiểm chứng và phù hợp hơn với điều kiện sử dụng tại hiện trường.

Để kết quả chính xác, người dùng cần loại bỏ bọt khí, giữ lưu lượng ổn định, dùng đúng chất lỏng và thực hiện phép đo kiểm tra ít nhất hai lần.

Nếu chưa xác định được phiên bản K24 hoặc chưa biết cách điều chỉnh hệ số, hãy gửi hình ảnh đồng hồ và mức chênh lệch thực tế cho Thiết bị Vĩnh Khang. Đội ngũ kỹ thuật sẽ hỗ trợ hướng dẫn, tư vấn sản phẩm chính xác, giá tốt và hỗ trợ xuất hóa đơn VAT.
